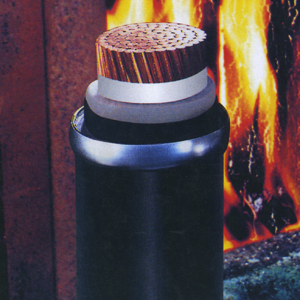

交联聚乙烯绝缘耐火电力电缆



交联聚乙烯绝缘耐火电力电缆



本产品广泛用于高层建筑、地下铁道、地下街、大型电站及重要的工矿企业等与防火安全和消防救生有关的地方。电缆根据GB/T12706、G B]2666 6(IEc60502、lEc60331)设计生产。
工作温度:电缆导体的最高额定温度为90℃。
线芯短路温度:短路时最长持续时间不超过5s,电缆导体的最高温度不超过250℃。
电缆敷设环境温度:不低于0℃。
敷设弯曲半径:单芯电缆允许的最小弯曲半径为电缆外径的20倍,多芯电缆允许的最小弯曲半径为电缆外径的25倍。
火焰温度及持续供火时间:A级火焰温度950—1000℃,持续供火时间90min
                                  B级火焰温度750一800℃,持续供火时间90mln

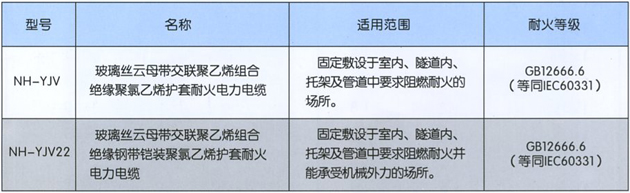

电缆型号、名称及适用范围

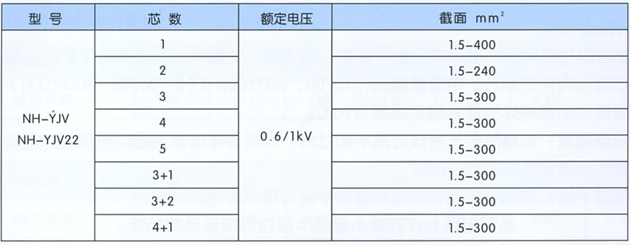

电缆规格

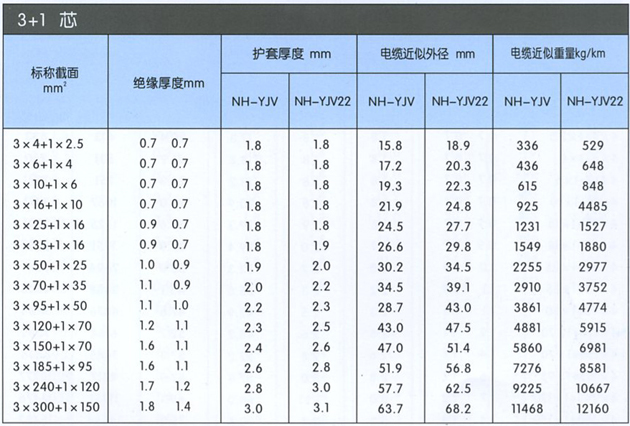

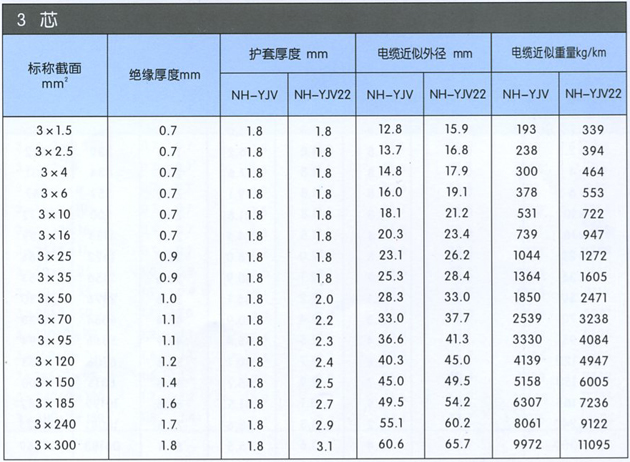

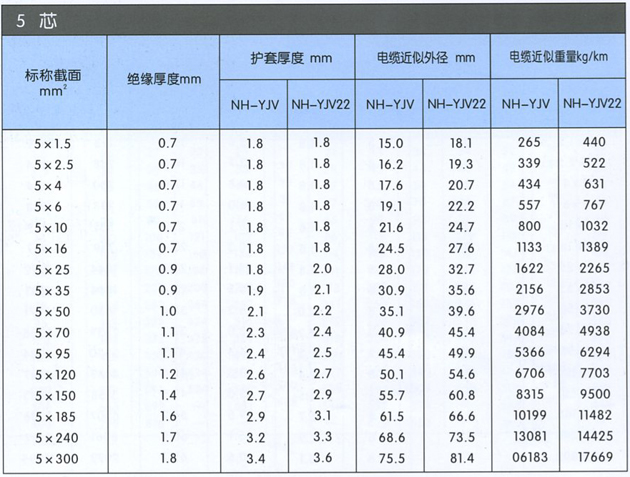

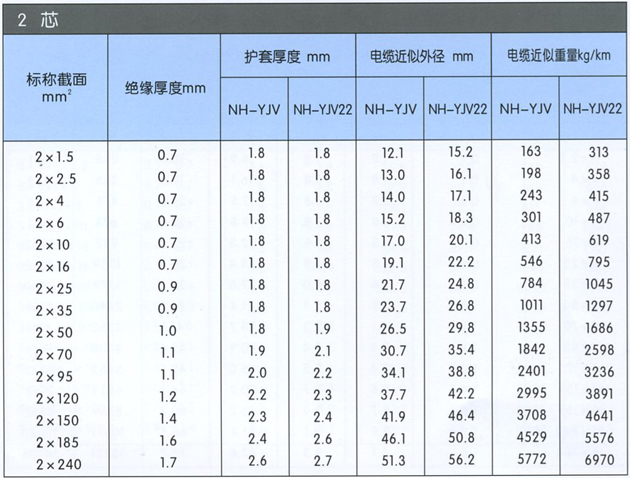

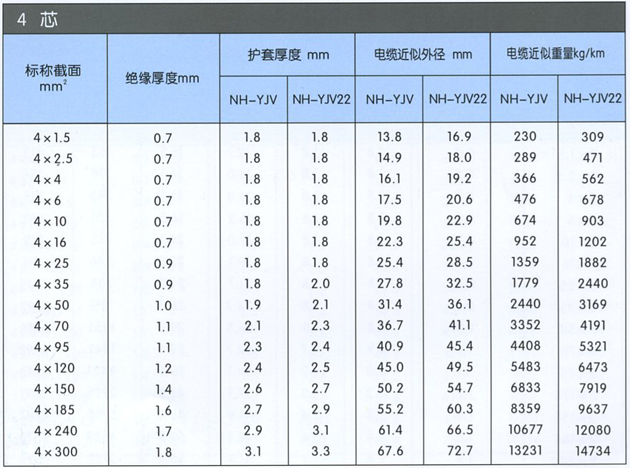

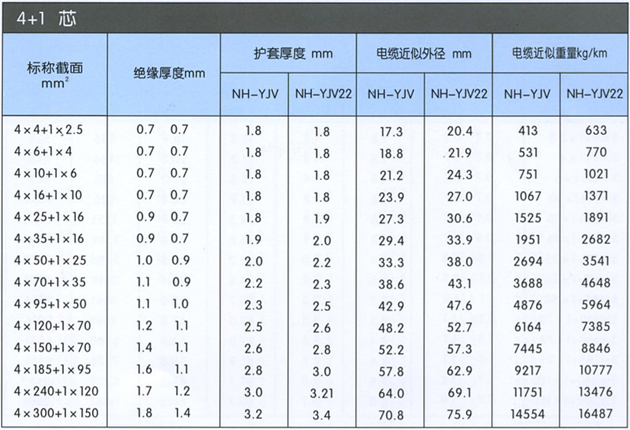

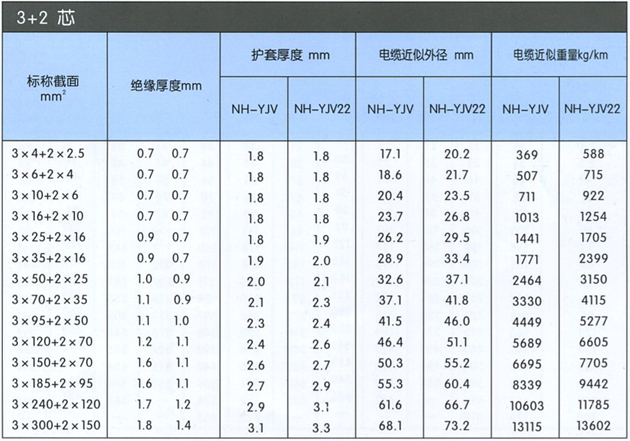

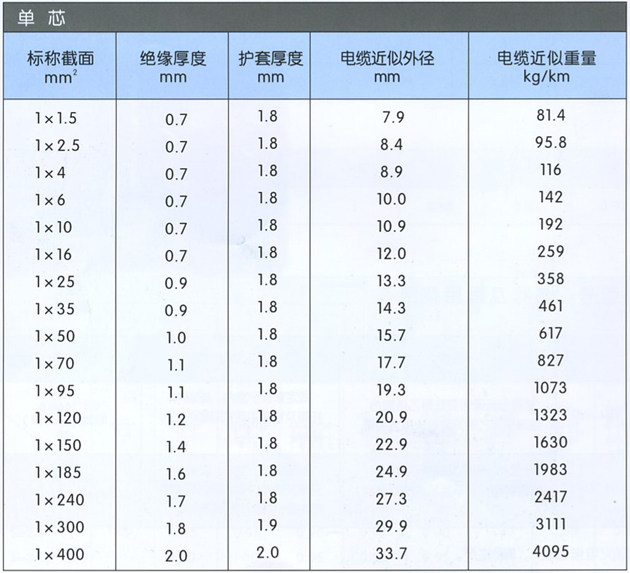

电缆结构尺寸
















1KV  XLPE绝缘耐火电力电缆载流量(A)

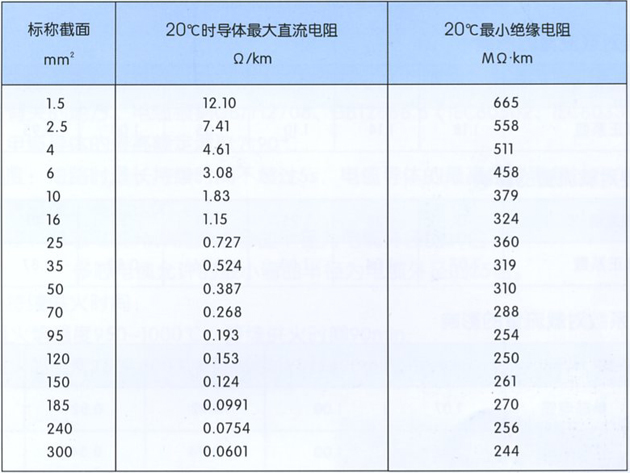

导体直流电阻及绝缘电阻


敷设条件:
1、空气中电缆敷设在阴影处,环境温度为40摄氏度;土壤中电缆直埋深度为1000mm,土壤热阻系数为1.2KM/W,环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时,中心间距均为一倍电缆外径;多芯电缆为单根敷设。

环境条件对电缆载流量的修正系数

空气温度对载流量的影响


土壤温度对载流量的影响

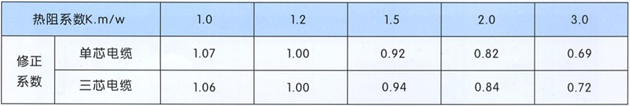

土壤热阻系数对载流量的影响


敷设深度隋载流量的影响

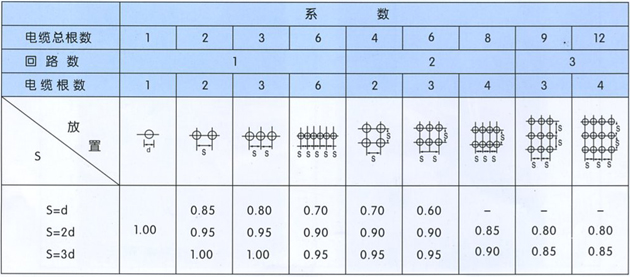

多芯电缆水平敷设组间距离变化
