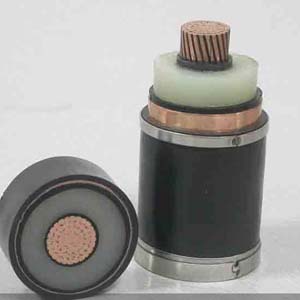

本产品用于各个领域中交流额定电压为35kV及以下固定线路中,供输配电能之用,并可代替纸绝缘电力电缆。普通型系列产品符合GB/T12706规定,并与lEc60502规定相一致。阻燃型产品除符合上述标准之外,还需符合GB/T18380.3规定,并与I Ec60332—3规定相一致。其中阻燃型尤其适用于发电站、核电站、石油化工、城市轨道交通、高层建筑等有特殊阻燃要求的固定敷设场合。

产品适用于工频额定电压u。/u’IkV)为3.6/6、6/616/]O)、8.7门O(8-7门5 J、12/20、18/20 (18/30)、21/35、26/35输配电系统。 ’u。:电缆中导体与屏蔽间的额定工频电压,u:电缆中导体之间的额定工频电压。

使用特性
1、电缆导体长期允许工作温度90℃
2、电缆导体短路时最高温度不超过250℃,短路时间最长为5秒。
3、电缆敷设时的电缆本体及环境温度不低于0℃。
4、电缆允许最小弯曲半径:单芯电缆为电缆外径的20倍,多芯电缆为电缆外径的15倍。
5、电缆敷设不受落差限制。

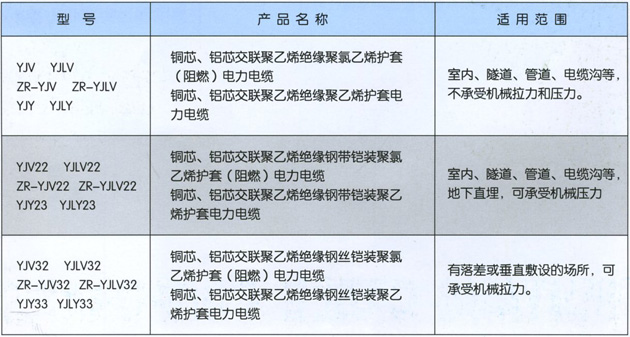

型号、名称及适用范围

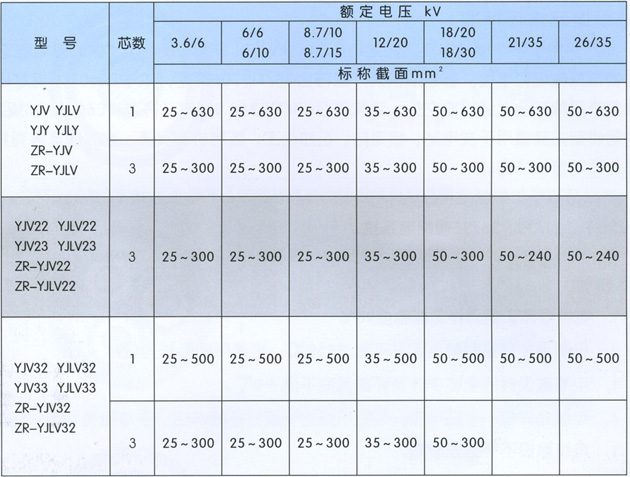

电缆规格


表中未列入的产品也可以按用户要求生产,起重阻燃电缆分为A、B、C三类。
单芯铠装电缆用于交流系统时应选用非磁性材料作为铠装。

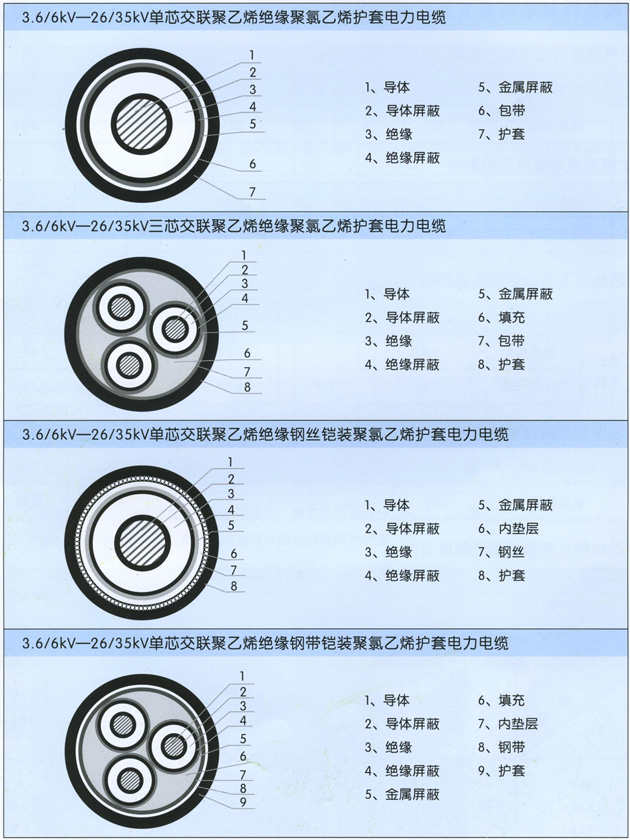

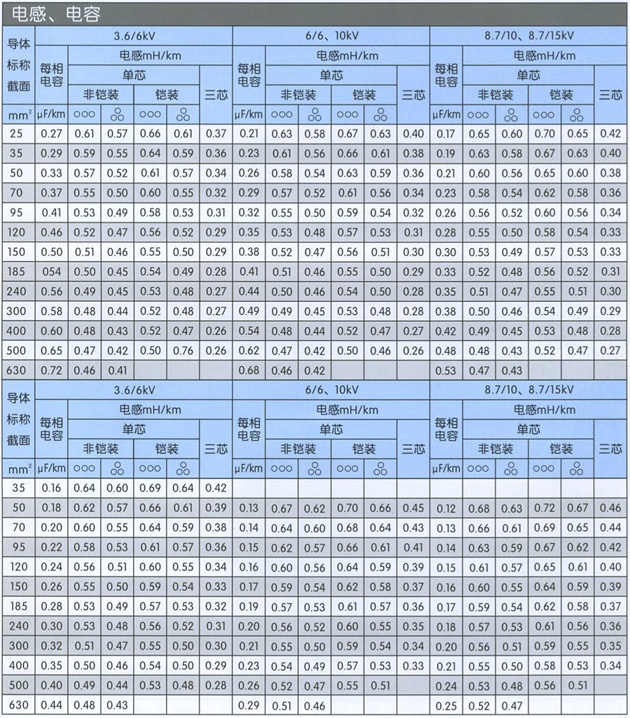

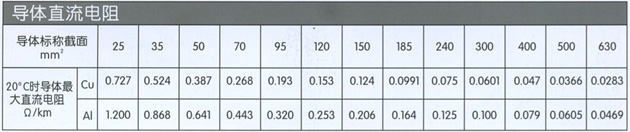

电缆结构尺寸及载流量

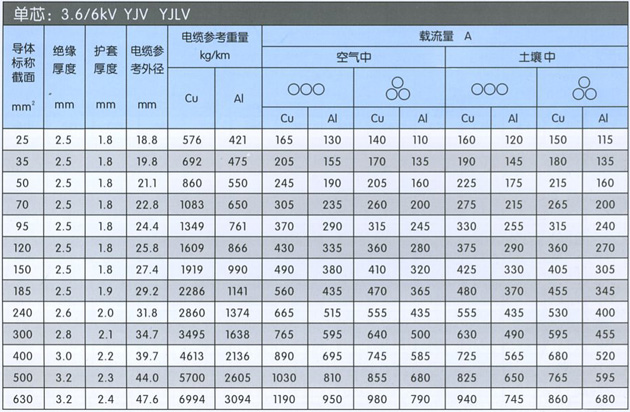

3.6/6KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

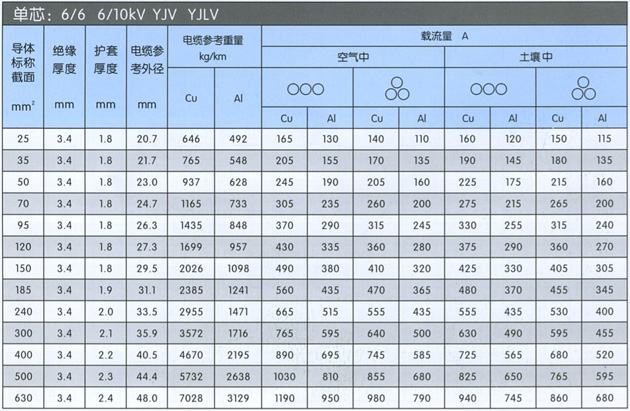

6/6  6/10KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

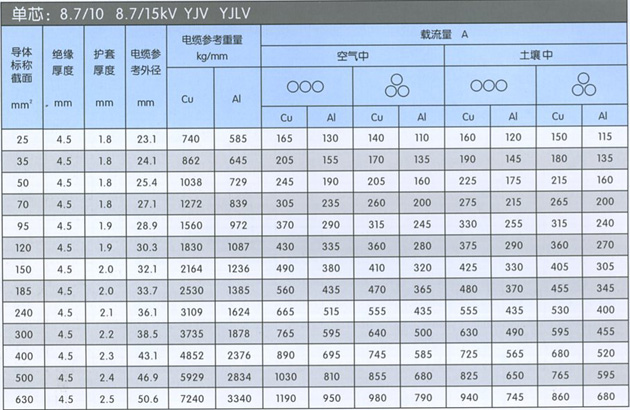

8.7/10  8.7/15KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆


12/20KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

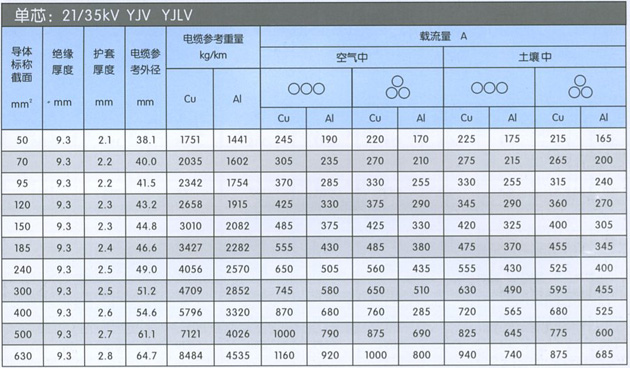

21/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

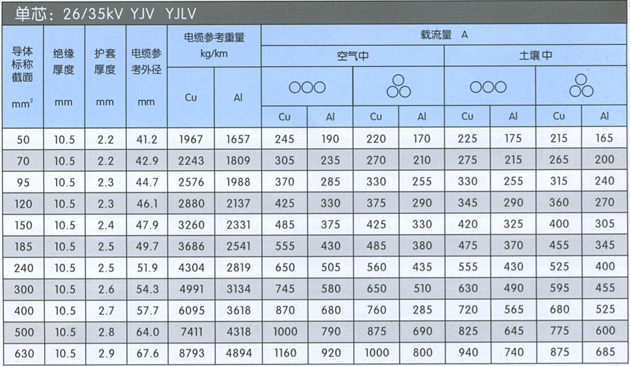

26/35KV单芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

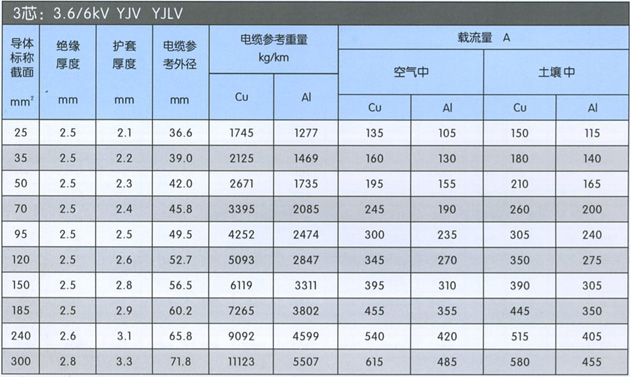

3.6/6KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

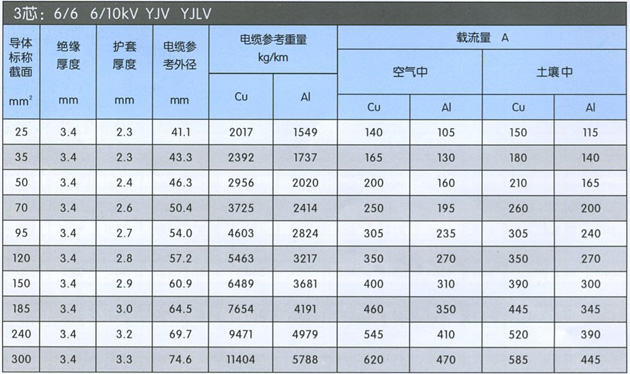

6/6  6/10KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

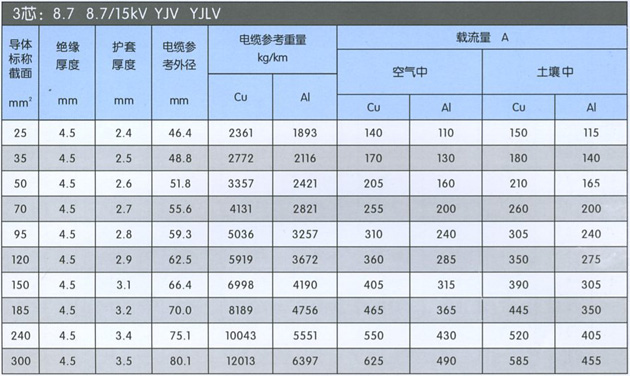

8.7/10  8.7/15KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

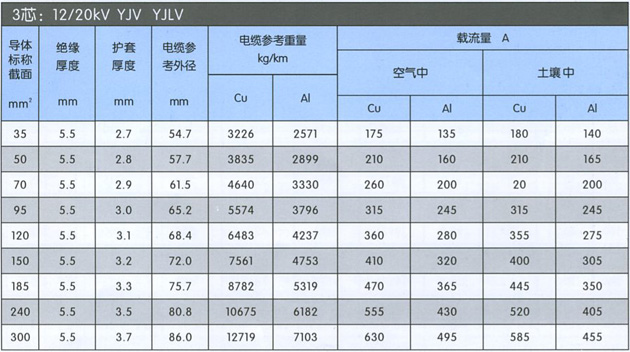

12/20KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

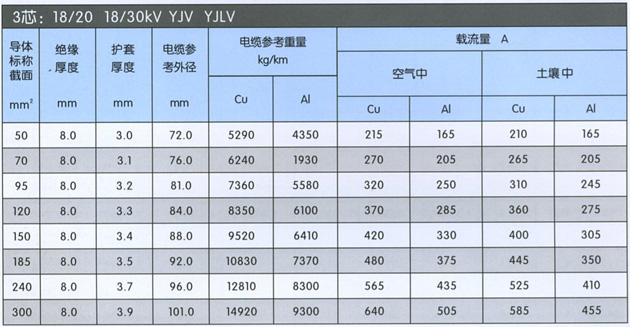

18/20  18/30KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

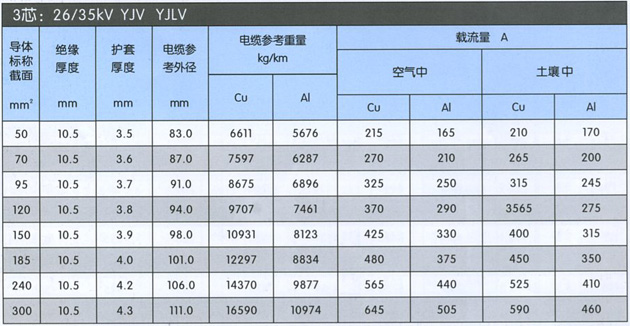

26/35KV三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆


3.6/6KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

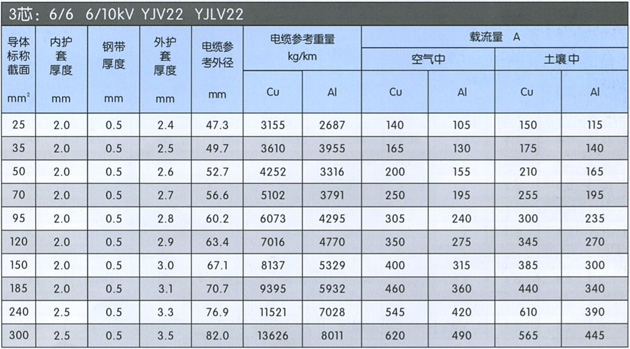

6/6  6/10KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

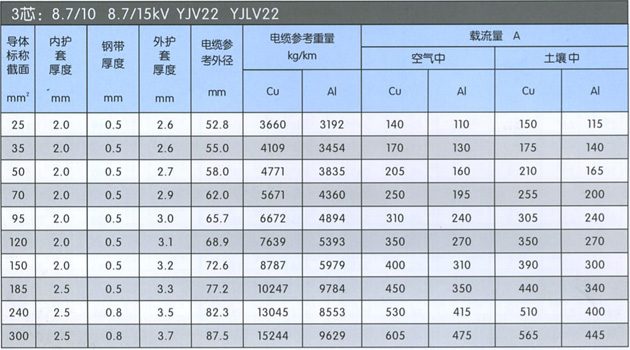

8.7/10  8.7/15KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆


12/20KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

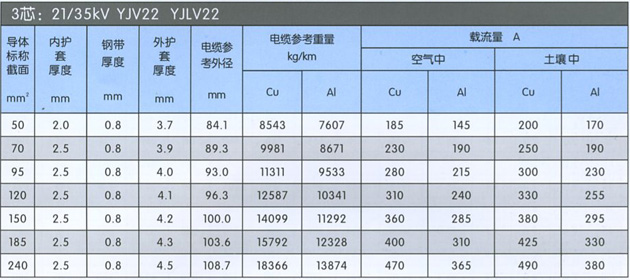

21/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

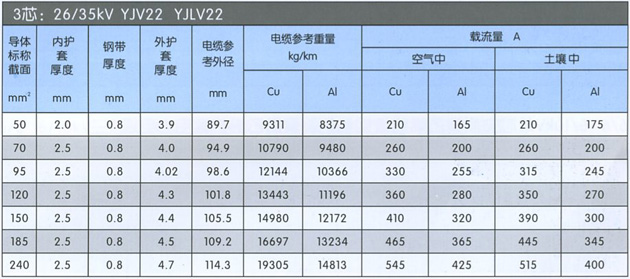

26/35KV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

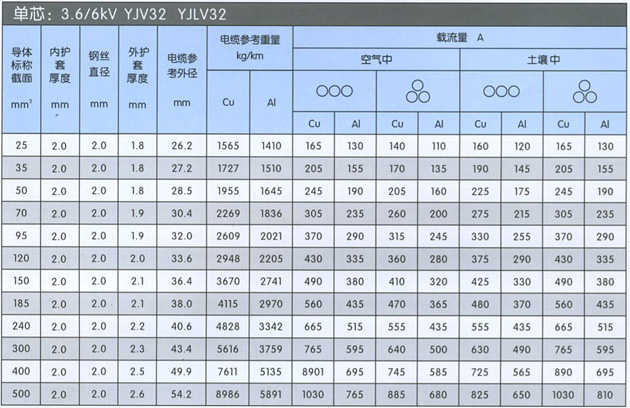

3.6/6KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

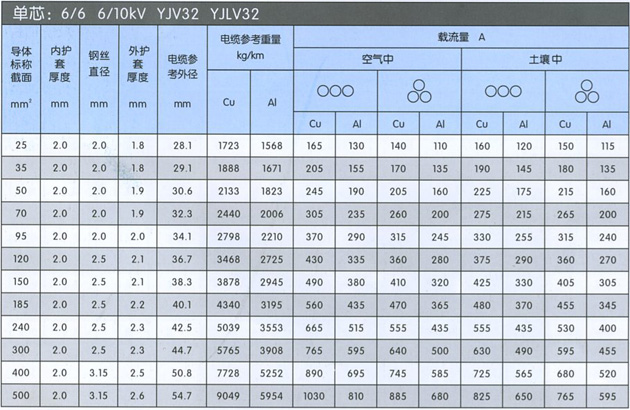

6/6  6/10KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆


8.7/10  8.7/15KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

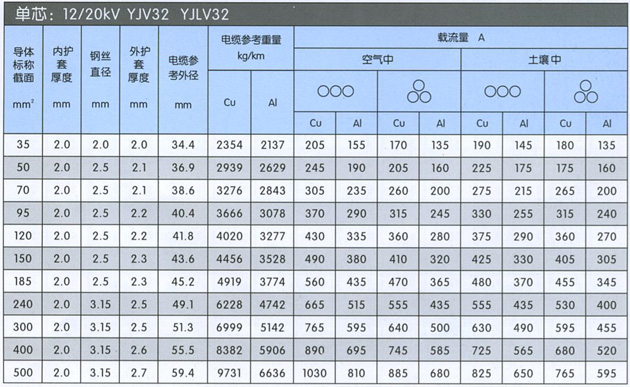

12/20KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

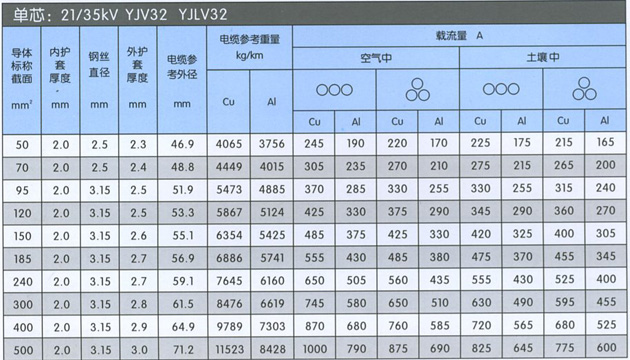

21/35KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

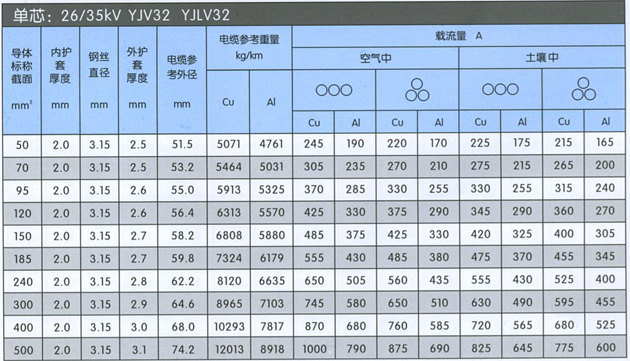

26/35KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

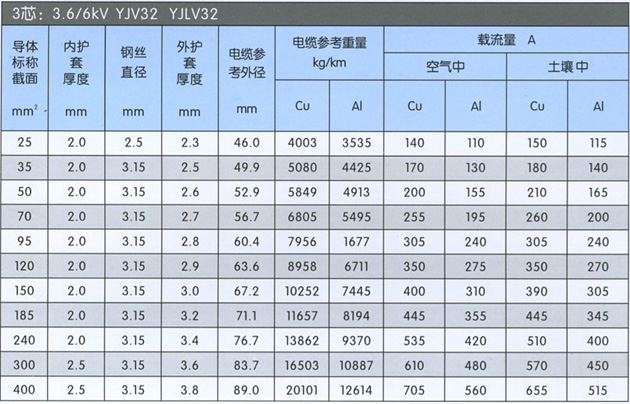

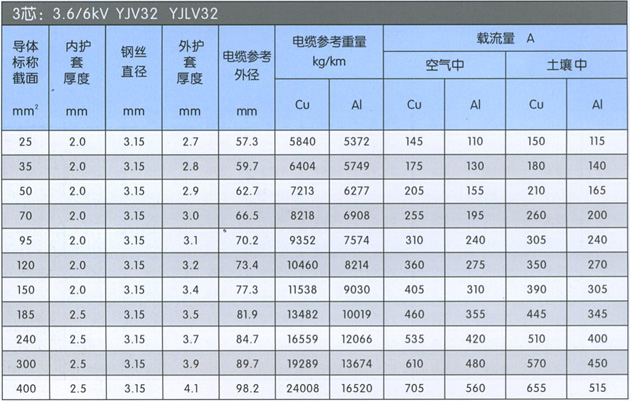

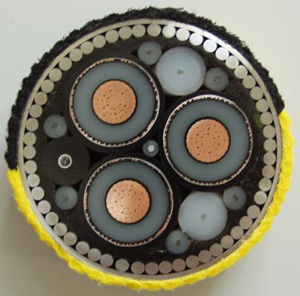

3.6/6KV三芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

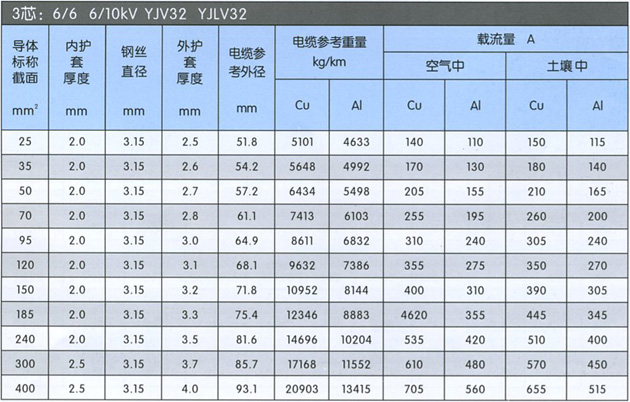

6/6  6/10KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆


8.7/10  8.7/15KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆


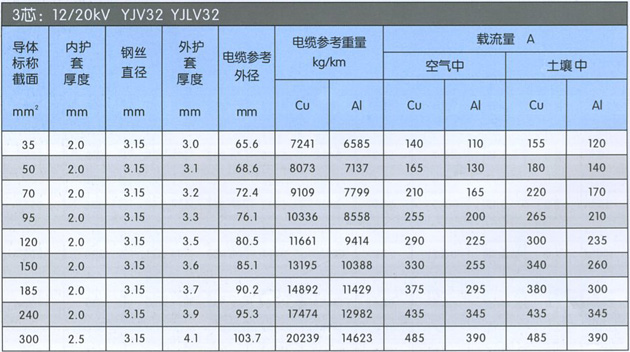

12/20KV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆

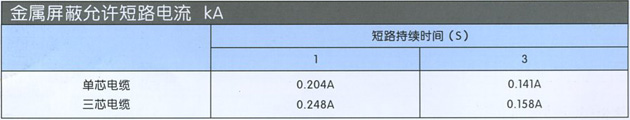

批注:A-金属屏蔽有效截面(mm)

敷设条件:
1、空气中电缆敷设在阴影处,环境温度为40摄氏度;土壤中电缆直埋深度为1000mm,土壤热阻系数为1.2KM/W,环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时,中心间距均为一倍电缆外径;多芯电缆为单根敷设。

环境条件对电缆载流量的修正系数

空气温度对载流量的影响


土壤温度对载流量的影响

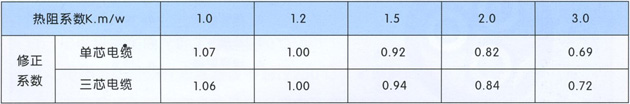

土壤热阻系数对载流量的影响


敷设深度对载流量的影响

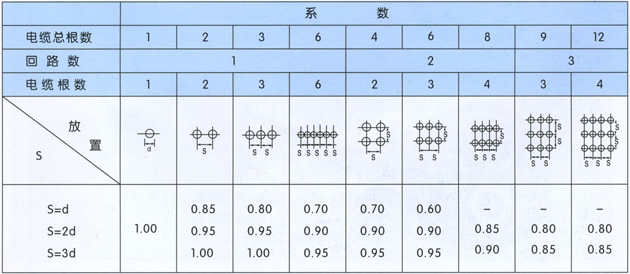

多芯电缆水平敷设组间距离变化
