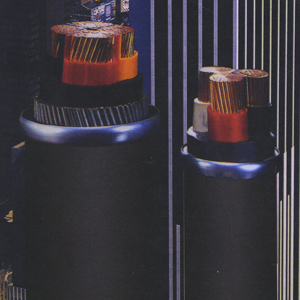

1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆



1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆



本产品采用标准:lEc60502、GB/T12706、GB/T18380 3。产品适用于高层建筑、轻轨、电站等交流额定电压u。/u为0 6门kv及以下的线路中,供输配电能用,阻燃电缆可应用于各种阻燃场所。
电缆导体最高额定温度为70℃。短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160℃。敷设电缆时的环境温度应不低于0℃。低于0℃敷设时,电缆必须预热。
电缆敷设时最小弯曲半径:单芯电缆为电缆实际外径的20倍,多芯电缆为实际外径的15倍。

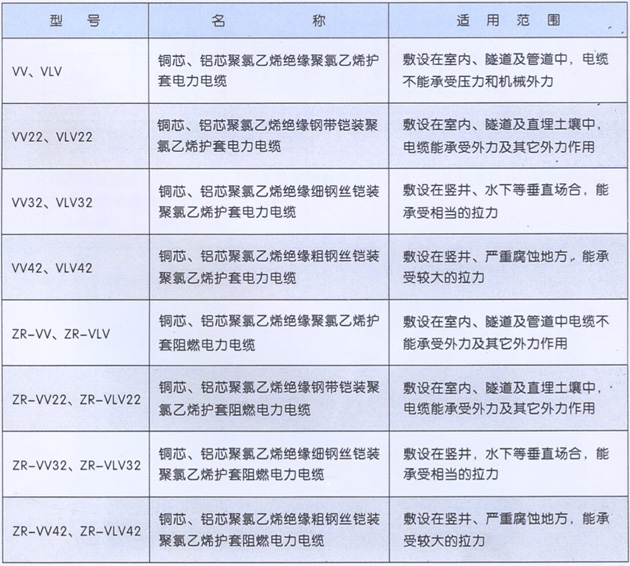

型号、名称及使用范围

批注:ZR-代表阻燃型电缆(分A/B/C级)

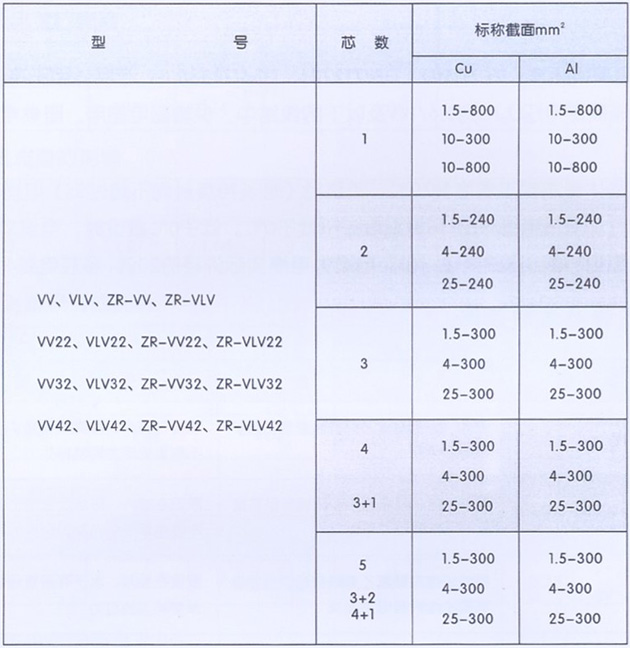

电缆规格

批注:单芯铠装电缆用于交流系统时应选用非磁性材料作为铠装。

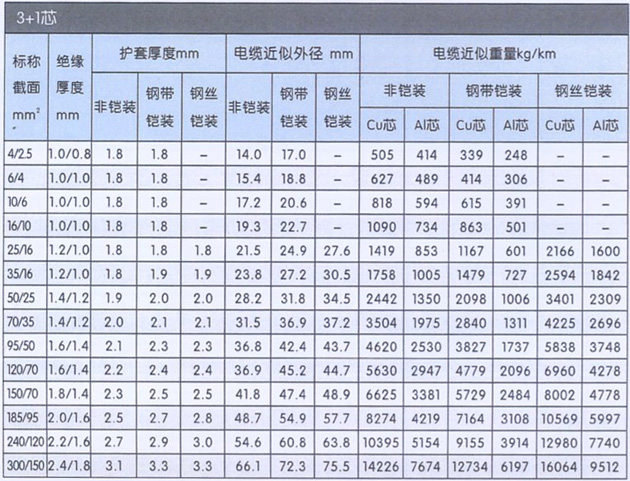

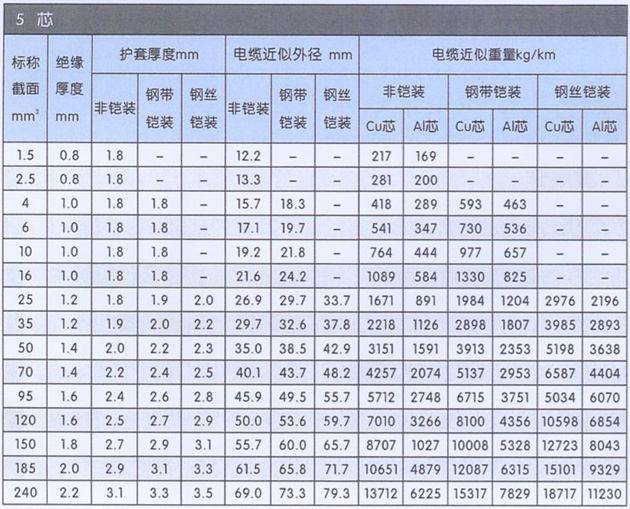

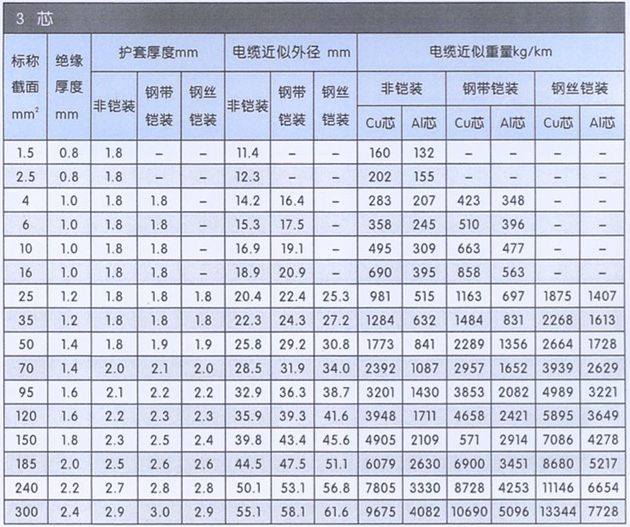

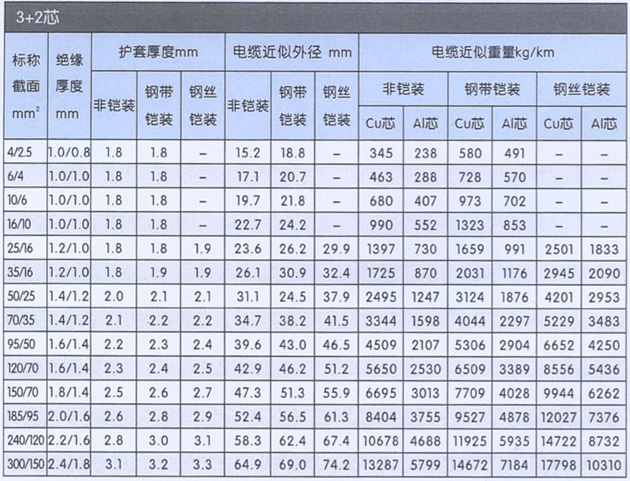

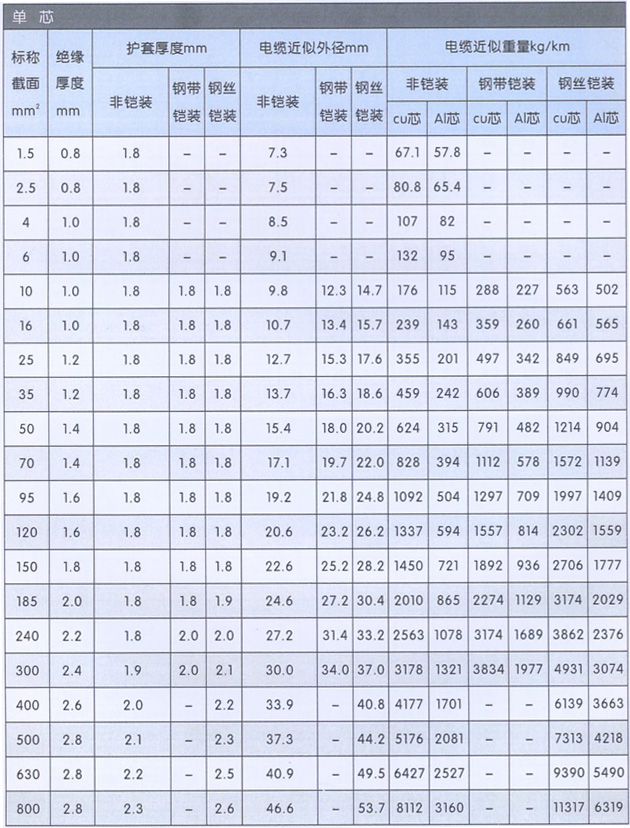

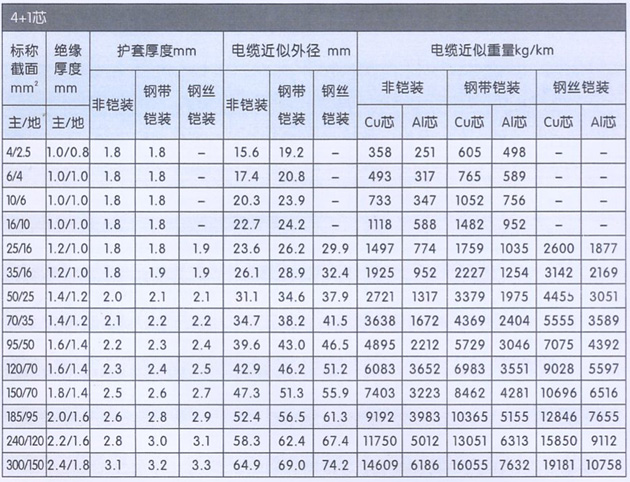

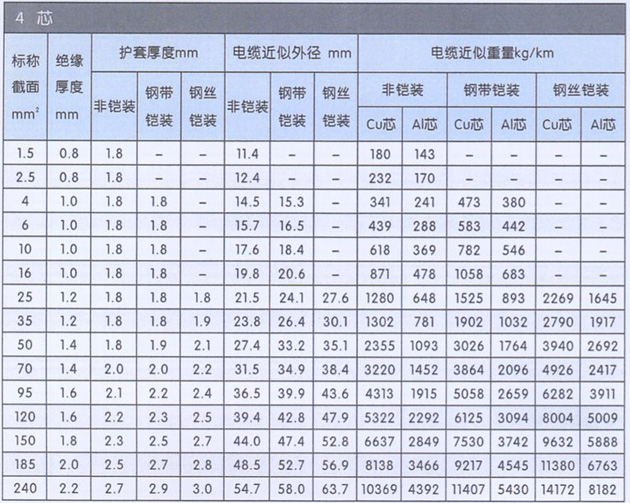

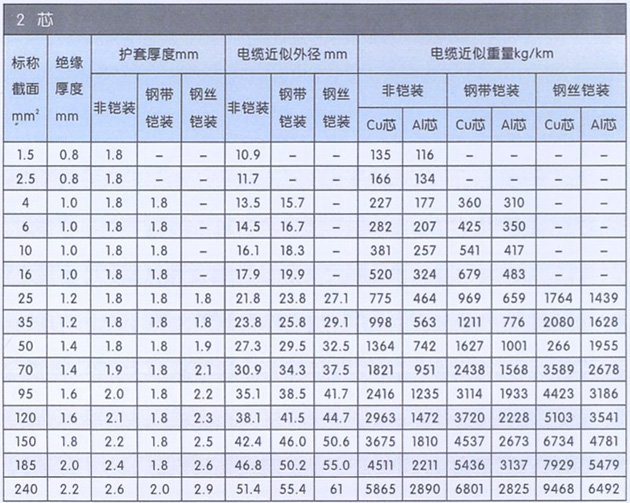

电缆结构尺寸:

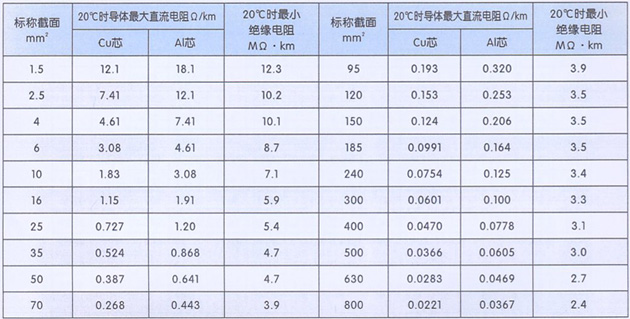

电缆导体直流电阻及绝缘电阻


电缆载流量

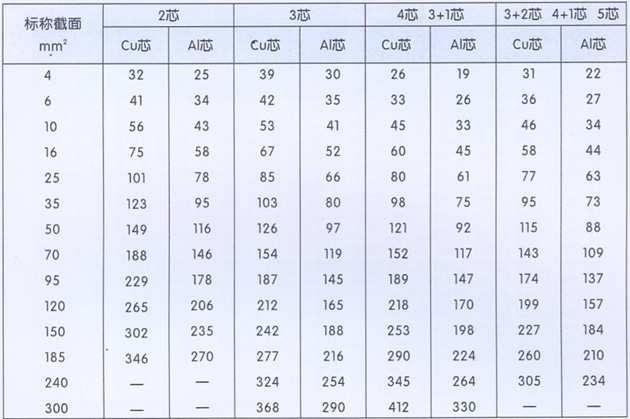

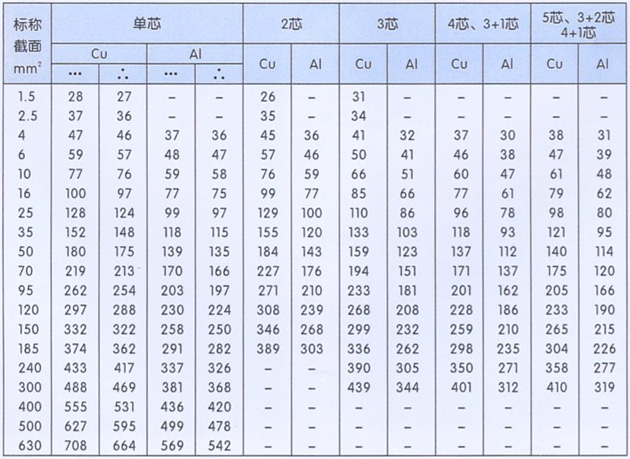

0.6KV/1KV  PVC绝缘PVC护套电力电缆在空气中敷设时的载流量(A)

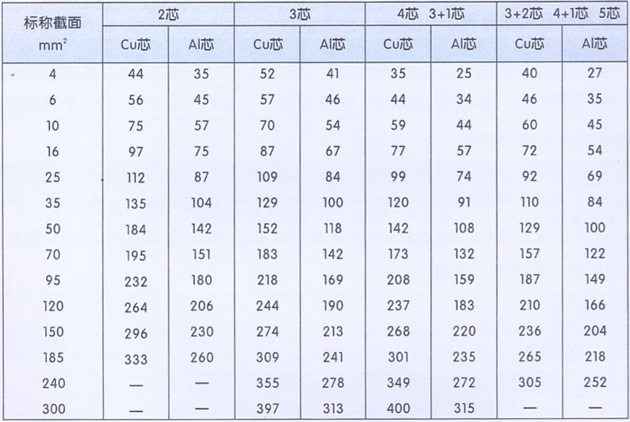

 0.6KV/1KV  PVC绝缘PVC护套电力电缆在土壤中敷设时的载流量(A)


0.6KV/1KV  PVC绝缘PVC护套铠装电力电缆在空气中敷设时的载流量(A)


0.6KV/1KV  PVC绝缘PVC护套铠装电力电缆在土壤中敷设时的载流量(A)


敷设条件:
1、空气中电缆敷设在阴影处,环境温度为40摄氏度;土壤中电缆直埋深度为1000MM,土壤热阻系数为1.2KM/w,环境温度为25摄氏度。
2、单芯电缆三根水平平行敷设及星形敷设时,中心间距均为一倍电缆外径;多芯电缆为单根敷设。

环境条件对电缆在流量的修正系数

空气温度对载流量的影响


土壤温度对载流量的影响

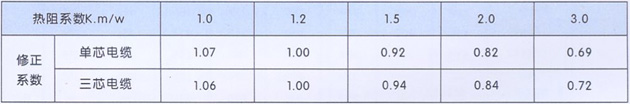

土壤热阻系数对载流量的影响


敷设深度对载流量的影响

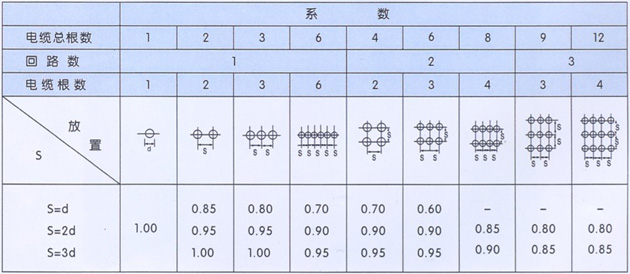

多芯电缆水平敷设组间距离变化
